真鍮継ぎ手銅航空にろう付け誘導

目的真鍮製エンド コネクタ銅チューブにろう付けするには、航空機に使用されて空気ライン
素材真鍮製エンド コネクタ、銅チューブ直径の異なる
温度1400年 º F 750 ℃
周波数350 kHz
機器2 つの 0.33μF を使用して誘導コイル電源は 3 つを含む 6 kw の誘導加熱装置、コンデンサー （合計 0.66μF)
プロセス小さい直径の部分に、フラックス、全体の部分に適用されるは真鍮継手銅管を使用して組み立てられます (同じ量のろう付け各関節にできるように) プリフォーム 。

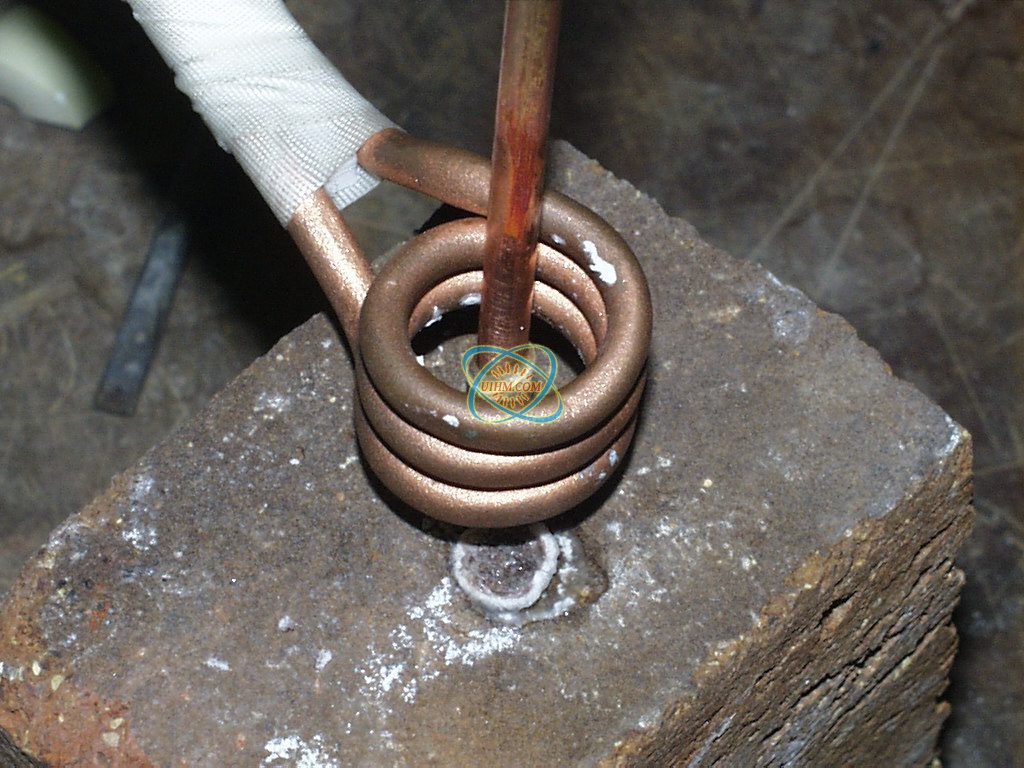

アセンブリをコイルに配置され、1400 ℃ の温度に到達する 20-30 秒の加熱
銅管の大型アセンブリの同じプロセスを使用しますがろう付合金棒 - 合金継手から流れることを防ぐために接合箇所に供給されます。
フット スイッチ制御プロセスのよりよい制御を有効に勧めします。
結果/メリット経済: 暖房の間に電力が消費されるだけ
一貫性: ロウ付け接合の結果再現性と均一であります。

ろう付け-真鍮継手-ライン
