インダクタ （誘導コイル） 設計

InductorIt 内のインダクタは、交流電流の流れを誘導加熱用に必要なさまざまな磁場が開発されていることです。

(誘導コイル） のデザインは全体的な誘導加熱装置の最も重要な側面の 1 つ。適切に設計されたインダクタは、適切な暖房パターンのあなたの部分を提供し、高周波電源装置は、まだ簡単に挿入し、部品の除去することができる、加熱の効率を最大化します。

インダクタのらせん形はありません。右のデザインでは、それ熱導電性材料の任意のサイズと形状ですることが可能も可能です。
必要な材料の部分だけを加熱します。別のゾーンを加熱することも可能です。
適切な設計による同一または異なる温インダクタ ジオメトリの一部の。あなたの部分内の温度均一性を実現します。
正しい inductordesign。最も効果的な均一性は、丸い部分で実現できます。電流パスの性質上、部品鋭いエッジを持つことができます。
優先的熱適切なインダクタの設計を使用しない場合、これらの分野で。

結合効率
現在のフローの量とインダクタと部品の間の距離の間に比例関係があります。部品、インダクタの近くに配置する電流の流れが増加して発熱量の一部。この関係は、インダクタの結合効率として呼ばれます。

基本的な構造
インダクタ （誘導コイル） は、しばしば銅チューブ-の熱・電気-非常に良い導体径 1/8"を 3/16"の作られています。大きい銅コイル アセンブリ ストリップ金属の暖房暖房パイプなどのアプリケーションを作られています。インダクタは通常水を循環冷却され、ほとんどの場合、形状と部分のサイズ加熱するに合わせてオーダーメイドです。インダクタは、1 つまたは複数持つことができますになります。ヘリカル、円形または正方形の形があります。または内部 (インダクタ内のパーツ) として設計するまたは外部 (インダクタに隣接するその)。

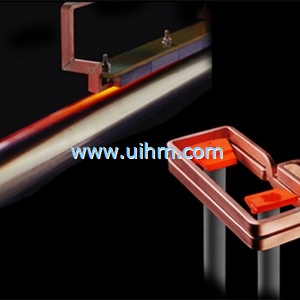

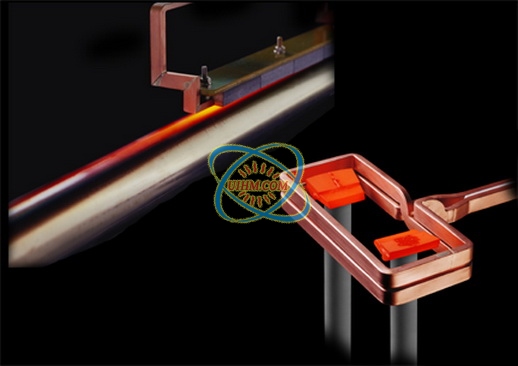

誘導 Coils_03

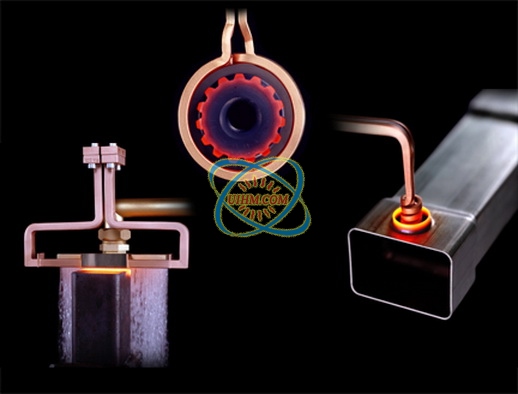

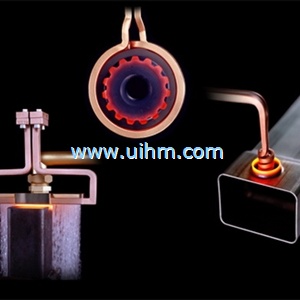

誘導 Coils_02

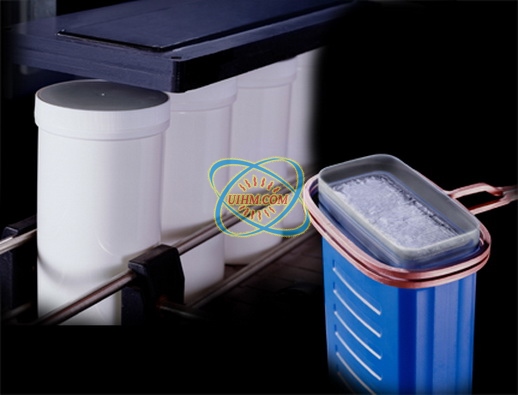

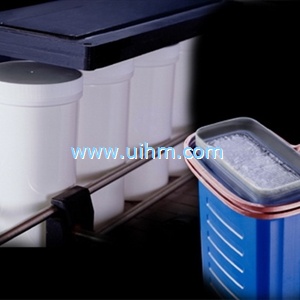

誘導 Coils_06

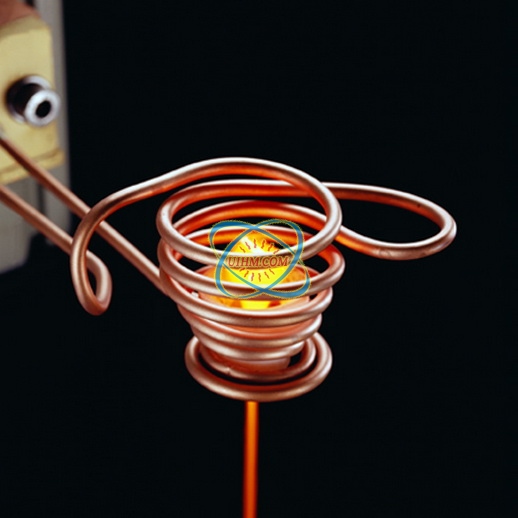

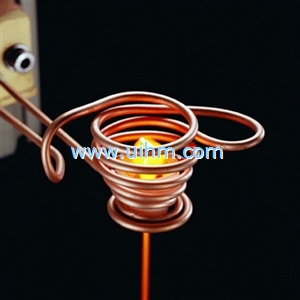

誘導 Coils_04

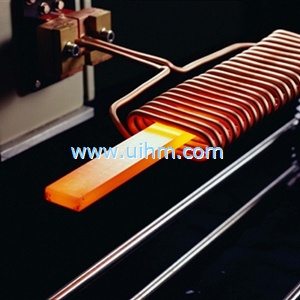

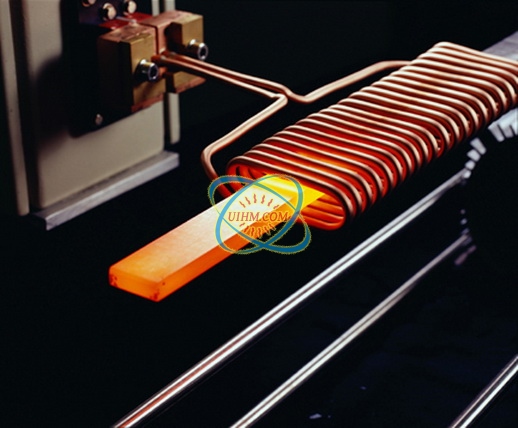

誘導 Coils_05

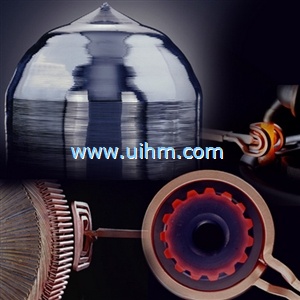

誘導 Coils_01

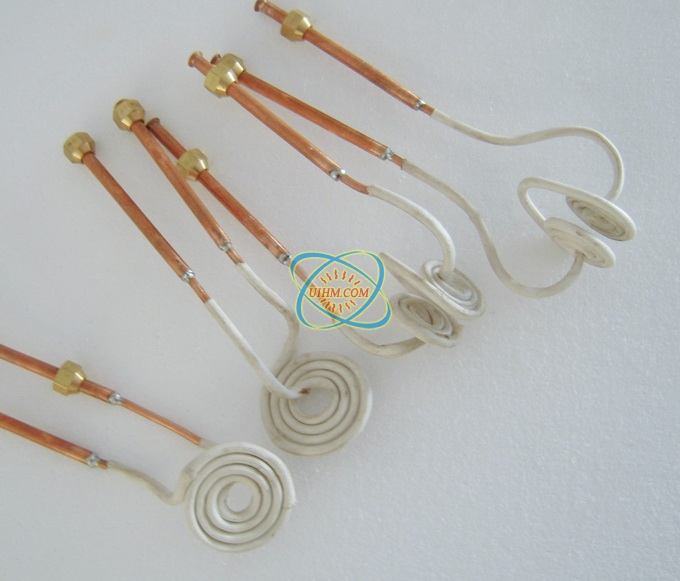

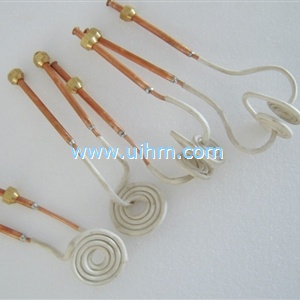

誘導 Coils_07

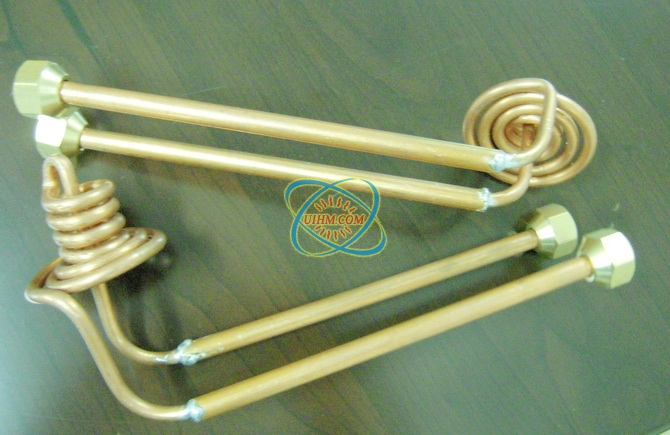

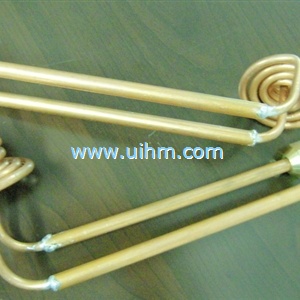

誘導 Coils_10

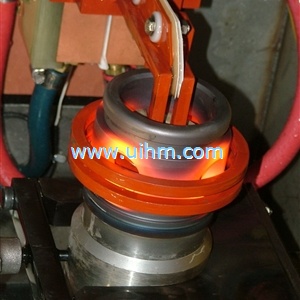

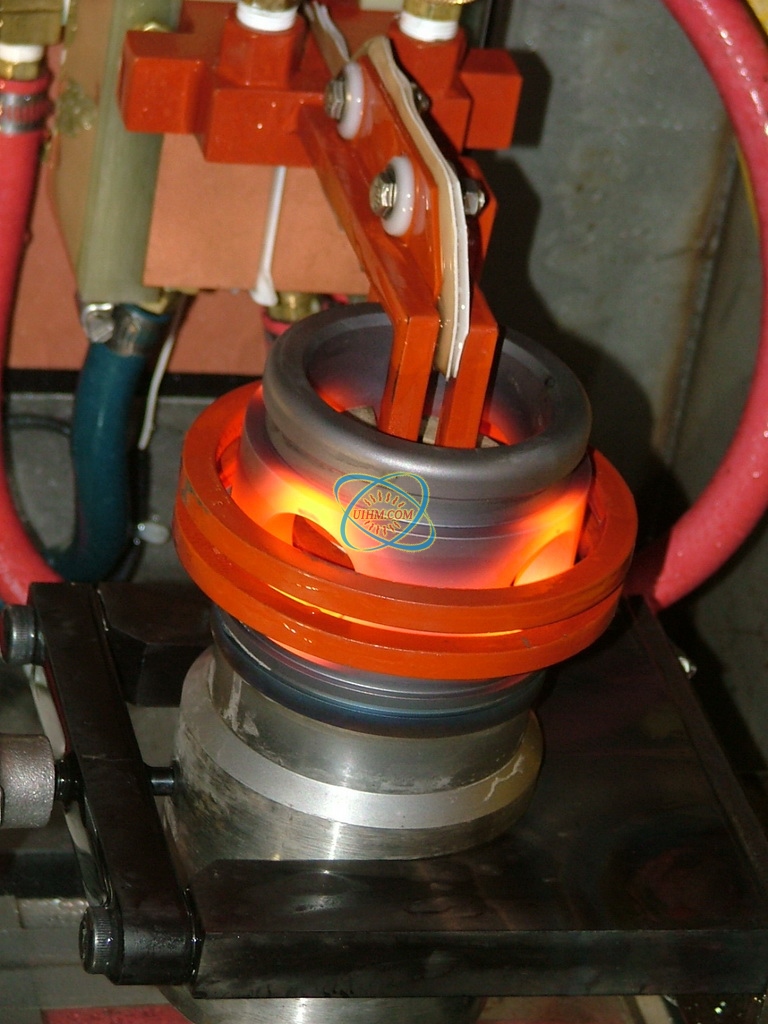

誘導 Coils_11

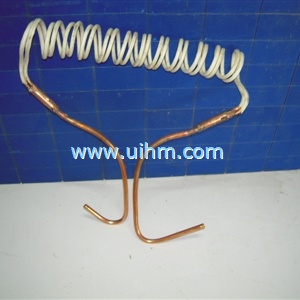

誘導 Coils_09
