Inducción de soldadura fuerte un carburo a un eje de acero inoxidable

Objetivo : soldar un cono en forma de carburo a un eje de acero inoxidable para una excavadora
Material : en forma de cono carburo 1.12 "(28,4 mm) diámetro, 1.5"(38.1mm) alto, acero inoxidable eje 1.12 "(28,4 mm) diámetro y longitud diferentes, negro soldar flujo y cuñas de soldar
Temperatura : 1500 º f (815 º c)
Frecuencia : 227 kHz
Equipo :
• HF 15kW inducción térmicas, equipado con un cabezal de trabajo remoto que contiene dos 1.0μF condensadores para un total de 0.5μF
• Una bobina de calentamiento por inducción diseñado y desarrollado específicamente para esta aplicación.

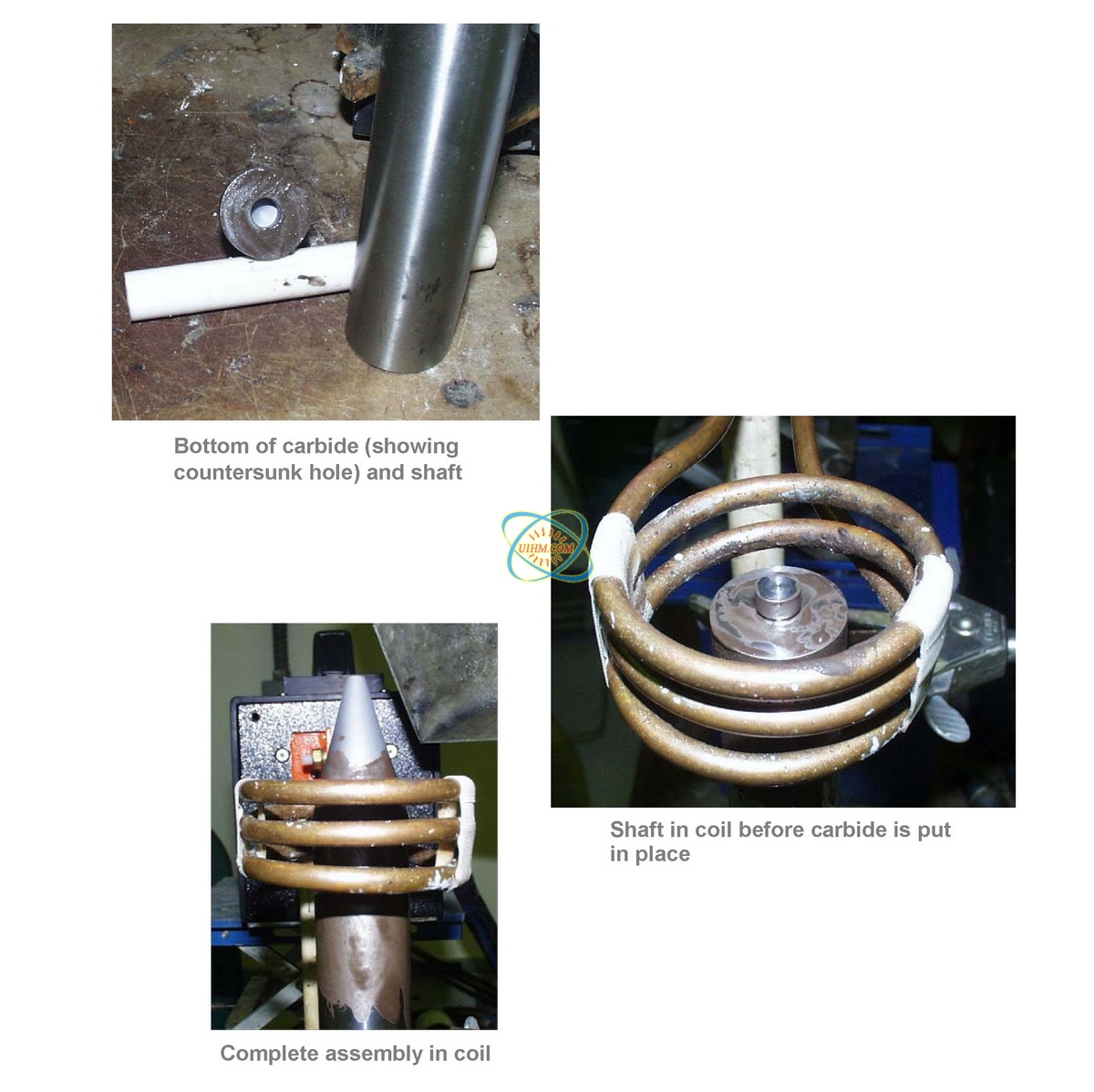

Proceso A tres giro helicoidal coil se utiliza para soldar el carburo al eje. Thesteel eje es escorificado y el calce suelde colocado en la parte superior. La punta de carburo es escorificada y colocada encima de la cuña, alineando la cabeza avellanada
agujero en el carburo.
El agujero no se escorificados porque el flujo outgases y hace que el carburo acumular presión e intentar repeler del eje. 85 Segundos para el calce suelde a fluir y hacer un buen Porro se aplica energía.
Resultados/beneficios
• Rápida calefacción localizada sólo cuando sea necesario
• Crea uniones limpias, controlables
• Manos libres calefacción no implica ninguna habilidad del operador para la fabricación
